Mini PIV系统

Mini PIV系统

MINI PIV系统主要包含MINI PIV系统及MINI PIV教学系统两大系统。

MINI PIV系统介绍：

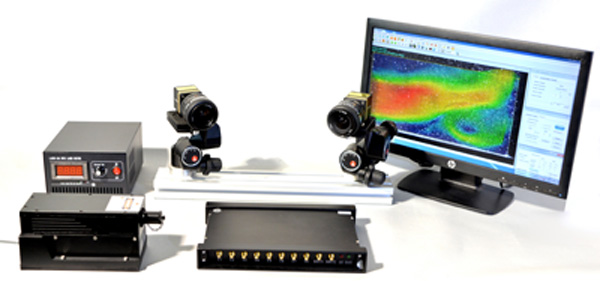

      中国商用化具有自主知识产权的二维粒子图像测速仪（Particle Image Velocimetry）系统，北京立方天地科技推出的MINI PIV系统由数字相机、激光器以及专业的MicroVec PIV图像分析软件组成。经过MicroVec专业化的粒子图像分析软件处理，各种复杂的流体力学速度场参数可以实时得到显示和分析。支持二维截面（2 Dimensional）内的二维速度场（2 Component）信息的测量。测速范围0-3m/s，测量区域尺度1mm-200mm，测量介质可以为水、空气等透明流体。

MINI PIV教学系统介绍：

      为了帮助研究人员加深对流体力学相关概念以及PIV技术理论的理解，北京立方天地科技在2018年推出了MicroVecMini V5.1教学系统，此系统操作简单，携带方便等。

MINI PIV教学系统图

MINI PIV教学系统软件操作界面

MINI PIV系统及教学系统特点:

1.商用化的完全具有自主知识产权的小型粒子图像测速仪(MiniPIV);

2.内嵌国际一流水平、高精度第三代PIV算法模块;

3.直观的高科技流场可视化设备;

4.数字图像高速存储到计算机内存或硬盘（可实现高100fps的连续硬盘图像采集，教学系统采集速率可达800fps）;

5.实时地流场结果显示，便于对流体力学的理解和概念的掌握;

6.在二维试验中灵活可靠的激光器、数字相机和外部同步信号的软件控制，硬件免维护设计。

MINI PIV 、教学系统PIV   VS   标准PIV 对标表：

MINI PIV系统及教学系统应用：

1.简单易操作的粒子图像测速系统；

2.简易的集成化光学设计；

3.强大的后处理软件支持；

4.水洞/水槽流体试验；

5.水射流试验；

6.微尺度变形研究；

7.颗粒/粒子分析。

液滴内部热对流

循环水槽教学试验

活体鱼拍摄和流动显示

MINI PIV系统选型介绍：

MINI PIV教学系统选型介绍：

MINI PIV系统与MINI教学系统型号：

注：1.相关型号与测试区域范围、测量流速范围有关，具体配置及应用信息请联系北京立方天地科技。

2.本文部分数据来源于用户单位中国科技大学、中科院力学所、北京航空航天大学，如需转载或复制需与北京立方天地联系。
